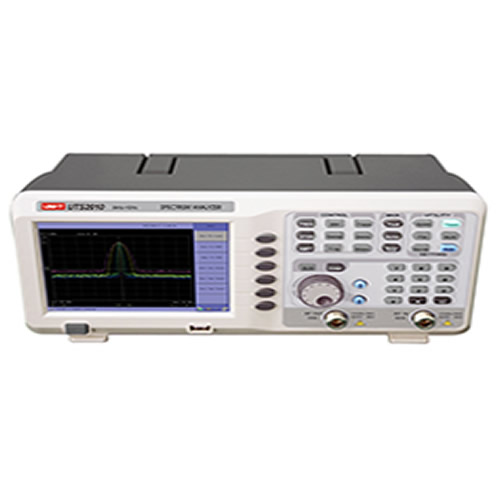

1、本产品是一款结构紧凑、性能优异的便携式频谱分析仪，全程数字步进扫描和全数字中频技术保证了其卓越的性能和稳定的表现，多项人性化设计让您的RF测量变得前所未有的轻松有效。

2、最大频率范围9kHz～3GHz;

3、最大分辨率带宽10Hz～3MHz（以1至10连续步进）;

4、3G信号发生器，既可作为跟踪源，也可作为独立信号源使用；

5、具备频率测量、AM和FM解调、邻道功率测量、色谱图等多种测量功能；

6、多达5条迹线测量显示；

7、相位噪声-110dBc/Hz（偏移10kHz);

8、LED背光超大显示，中英文操作菜单，前置放大器；

9、多种通信接口USB、LAN、VGA、GPIB、RS232。

型号	UTS2010	UTS2010D	UTS2020	UTS2020D	UTS2030	UTS2030D
频率
频率范围	9kHz至1GHz		9kHz至1.8GHz		9kHz至3GHz
频率分辨率	1Hz
频率读数精度	±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz）
内部基准（10MHz）	老化率：<2ppm/年，温漂：<1ppm （15℃至35℃）
分辨率带宽（RBW)
范围	10Hz至500kHz（以1至10连续步进），1MHz，3MHz
选择性(60dB/3dB)及精度	RBW≤500kHz，<5：1 典型值（数字实现，接近高斯形状），<5% 典型值
视频带宽（VBW）	10Hz至3MHz，1-3-10序列
显示平均噪声电平（10Hz分辨率带宽）
频率	前置关/开
100kHz	-90dBm； -110 dBm		-95 dBm；-110 dBm		-90dBm； -110dBm
1MHz	-125dBm； -139 dBm		-122dBm；-139 dBm		-120dBm；-140dBm
100MHz	-122dBm； -136 dBm		-122dBm；-136 dBm		-125dBm；-145dBm
500MHz	-122dBm； -140 dBm		-125 dBm；-140dBm		-125dBm；-145dBm
1000MHz	-120dBm； -133 dBm		-120 dBm；-136 dBm		-122dBm；-140dBm
1.4GHz			-118 dBm；-134 dBm		-120dBm；-138dBm
1.8GHz			-115 dBm；-130 dBm		-123dBm；-140dBm
2.2GHz					-121dBm；-138dBm
2.5GHz					-121dBm；-138dBm
3.0GHz					-120dBm；-137dBm
相位噪声
频偏10kHz	-80dBc/Hz -90dBc/Hz -115dBc/Hz
频偏30kHz
频偏1MHz
扫描时间
扫宽	扫宽100Hz≤SPAN≤1GHz 10ms至3000s		扫宽100Hz≤SPAN≤1GHz 10ms至3000s		扫宽100Hz≤SPAN≤3GHz，10ms至3000s
零扫宽	1ms至3000s
扫描模式	连续，单次
频率计数器
计数器分辨率					1Hz、10Hz、100Hz、1kHz
不确定度					频率读数×频率基准精度+计数分辨率
幅度精度（20℃至30℃）
综合幅度精度（90%）输入信号范围0dBm至-50dBm	±1.2dB		±1.5dB		±1.5dB
幅度
最大安全输入电平	平均连续功率 +23dBm		平均连续功率 +23dBm		平均连续功率 +27dBm
最大直流输入电压	50Vdc
输入衰减器范围	0 至 30 dB，步进为 1dB		0 至 30 dB，步进为 1dB		0至39dB，步进为3dB
1dB压缩点	+7dBm
杂散和剩余响应
TOI（三阶失真）	>30MHz +13dBm
SHI（二阶失真)	+30dBm
输入相关杂散信号	<-60dBc
剩余响应	<-85dBm
信号发生器
频率范围		100kHz至1GHz		100kHz至1.8GHz		100kHz至3GHz
输出功率		-30dBm 至 0dBm，步进为1 dB		-30dBm 至 0dBm，步进为1 dB		-30dBm 至 0dBm 1dB步进
输出平坦度		跟踪信号源100kHz至1GHz ±3dB，独立信号源150MHz至1GHz ±3dB		跟踪信号源100kHz至1.6GHz ±3dB，1.6GHz至1.8GHz ±6dB 独立信号源150MHz至1.8GHz ±3dB		跟踪信号源100kHz至3GHz ±3dB 独立信号源150MHz至3GHz ±3dB
输入/输出
射频输入	N型阴性（50Ω）
USB	USB 1.1（主机端），USB1.1（设备端）
LAN	10/100 Base-T，RJ-45连接器
RS232	9引脚 D-SUB（阳头）
基准输入/输出	10MHz，BNC阴头，输入功率0dBm至 +10dBm 输出功率 0dBm±2dB
VGA	640*480，60Hz 15引脚 D-SUB（阴头）
GPIB	需USB-GPIB选件 IEEE-488总线连接器
AM/FM解调	耳机插孔
常用参数
内部数据存储器	128MB
显示器	6.5英寸TFT LCD 液晶屏
最大重量	4 kg
尺寸	330(W)×163(H)×165(D)mm
工作温度	0 ℃ ~ 40 ℃
存储温度	-20 ℃ ~ 70 ℃
电源	输入电压范围：220VAC±15% AC频率范围： 40Hz至60Hz 功耗：最大35W		输入电压范围：220VAC±15% AC频率范围： 40Hz至60Hz 功耗：最大35W		输入电压范围：110~220VAC±15% AC频率范围： 50Hz至60Hz 功耗：最大20W
