1.    概述

1.1  产品特点

本产品是以高压容器充填压缩氧气作为氧气源的再生隔绝式自救器，人体呼吸系统内部与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员快速逃生时使用。三种供氧方式，使性能更加可靠、稳定，具有重量轻、体积小、携带方便等特点。

1.2  主要用途及适用范围

本产品主要在矿井或其它环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员及时佩戴，保护人员正常呼吸并逃离灾区。

本产品主要适用于以下环境：

●                        供煤矿井下作业人员在发生火灾、瓦斯爆炸或瓦斯突出等自然灾害时，以及救护队员在呼吸器发生故障时，安全撤出灾区使用。

●                        供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。

●                        供石油开采作业时，天然气及其它毒性气体大量突出时使用。

●                        供高层建筑装备，在其发生火灾时人员佩戴逃生和待救时使用。

●                        供其它部门在有毒有害气体或缺氧环境中使用。

1.3  本产品执行MT711-1997标准

2.    结构特征与工作原理

2.1  产品型号：   Z Y 45

额定防护时间 45分钟

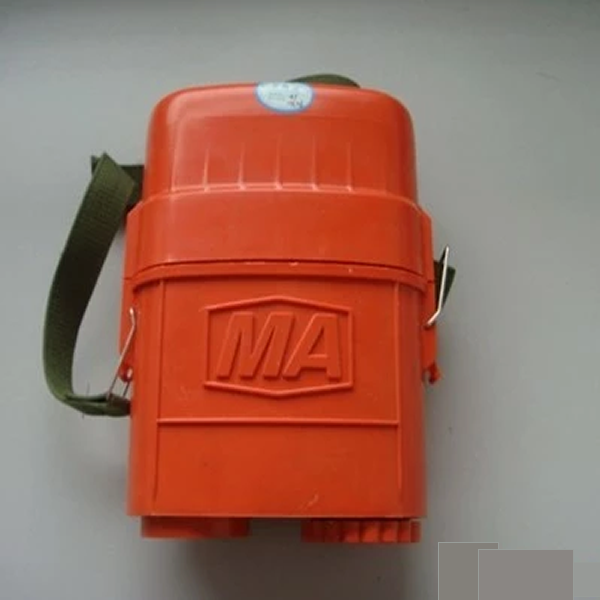

2.2  产品结构（如图所示）

自救器主要由高压系统、呼吸系统及CO2过滤系统组成：

高压系统：氧气瓶、氧气瓶开关、减压器和压力表等。

呼吸系统：口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀等组成。

过滤系统：清净罐及内装入定量的符合标准的CO2吸收剂组成。

    平时所有系统装置都装在上盖与下壳中，通过上盖上的观察窗可清楚看到氧气瓶的压力值，下壳上有皮带环和背带，使用者可携带在矿工皮带上或跨在肩上。

2.3  工作原理

●                        定量供氧：逆时针转动开关手轮6，高压氧气从氧气瓶4流到减压器5内，减压后自动输出1.2L/min的氧气进入气囊13。

●                        手动供氧：用手指按补气压板18，氧气以60L/min进入气囊13，手指离开补气压板18，供氧停止。

●                        自动供氧：当呼吸系统为负压时，补气压板18向内收缩，压迫补气

杆打开供氧机构，氧气以60L/min进入气囊，当气囊鼓起时，补气压板18离开补气杆，补气停止。

吸气时氧气从气囊13、呼吸阀15、口具16进入人体。呼气时气体经过呼吸阀15，呼气管14进入清净罐20，人体呼出的CO2被清净罐20内装的吸收剂吸收，余下的氧气进入气囊。如此往复完成人的呼吸循环。人体呼吸与外界大气完全隔绝。

如果呼吸系统内的气压超过一定值，气体将从排气阀12排出。

3.   技术特性

3.1  采用循环呼吸方式，呼出的气体通过清净罐中的CO2吸收剂，将CO2吸收，余下的氧气进入气囊通过口具吸入人体。较往复呼吸方式相比，其优点阻力小，无粉尘吸入，不呛人，吸气温度低，呼吸舒适等。

3.2  三种供氧方式（定量、自动、手动供氧），有效提高呼吸保护的安全可靠性。

3.3  具有体积小，重量轻，性能稳定等特点。

3.4  防护时间：

功率55W（中等劳动强度）       45 min

3.5  供氧方式：

        定量供氧： ＞1.2L/min

自动供氧： ＞60L/min

手动供氧： ＞60L/min

3.6  氧气瓶

        容    积：  0.4L

        额定压力：  20Mpa

        储 气 量：  ＞80L

3.7  自动排气压力：150—300Pa

4.   尺寸、重量

        外形尺寸        225mm×177mm×96mm

        携带重量        2.1kg

5.   使用、操作

5.1  将自救器从佩带时的右侧移至正前方；

5.2  拉开挂钩1取下上盖，展开气囊；

5.3  把口具16放入口中。口具片应放在唇和齿之间，牙齿紧咬住牙垫并紧闭嘴唇；

5.4  逆时针转动开关手轮6，然后用手指按动补气压板18，气囊迅速鼓起后停止补气，将鼻夹17夹住鼻孔，用嘴呼吸；

5.5  使用时如果看见气囊在呼气后仍不太鼓或吸气时有些憋，应及时向气囊补气。可按动补气压板18，气囊鼓起后停止补气。也可用力吸气，气囊吸瘪后补气压板压迫补气杆自动补气。

6.   注意事项

6.1  携带自救器前，观察压力表的指示值不得低于18Mpa，使用时随时查看压力值，以掌握用氧情况及撤离的时间。

6.2 请勿无故开启、磕碰及坐压自救器。

6.3 使用时注意保持口具和鼻夹，保证其不漏气和不脱落。

6.4 逃生过程中，严禁拿出口具说话，只能用手势进行联络。

6.5 使用前应进行试用培训。

6.6 使用时应沉着，在呼吸气时要慢而深，口与罐体保持距离以免呼气软管打折，使用后期清净罐温度略有上升为正常。

6.7 使用时应注意防止利器刺、划伤气囊。

6.8 在高温下使用自救器应遵守有关规定。

7.   保管、维护

7.1 应经常检查自救器，定期更换颗粒状CO2吸收剂。氧气不足应及时充氧。充装的氧气应符合GB8982-1998的规定。

7.2 每次使用后应对气囊口具进行清洗消毒干燥处理。

7.3 更换专业厂家生产的颗粒状CO2吸收剂（吸收率≧30%），其性能指标应符合MT454-1995的规定。装填时边振动边添装装药量不得少于450g，装实后盖上底盖21。

7.4 拧下压帽19拔出气瓶，卸下减压器5便可对氧气瓶充氧，压力20Mpa，在充填完CO2吸收剂和氧气后进行组装，注意：安装气囊内的呼气软管14时不能扭曲，否则可能使呼气气路阻断或阻力增加；减压器拧紧在开关8上，气囊上的胶圈完全挂在减压器的环槽内。

7.5 装配完后应对呼吸系统进行气密校验。

正压980Pa和负压784Pa时，1min内水柱压力变化不超过50Pa为合格（排气阀须不排气）。

7.6 装配合盖：装上盖前先拿住口具16使气囊逆时针绕压力表一圈，不要遮住压力表，口具的开口应朝上，注意补气压板须竖立放置，不要被压帽压上，轻轻扣上盖，检查扣盖后是否严密，勿夹住气囊。

7.7 自救器一经使用，即使未用到45min，都必须重新充装和检验，执行7.4，7.5。

8.   运输、贮存

8.1 运输

运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。

8.2   贮存

本产品应贮存在通风良好的干燥库房内。温度在0-40℃范围内，要远离热源，不准和易燃、腐蚀物品同放在一库房内。

仪器各部禁油。

检查安全帽不得松动。

氧气瓶的保管和操作必须严格遵守有关规定，定期对氧气瓶进行技术检查。
